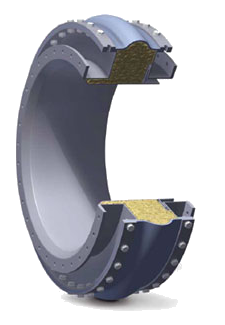

BEZ KOMPANSATÖRLER

Bez kompansatörler, boru sistemlerine takılan, çok yüksek esnekliğe sahip bağlantı elemanlarıdır. Esas olarak gazlı ortamlar (hava, temiz gaz, agresif/aşındırıcı gazlar) için kullanılırlar.

Temel İşlevi ve Avantajları

Bez kompansatörlerin görevi, boru hatlarında oluşan dört temel hareketi telafi etmektir:

1. Isı Genleşmesi: Sıcaklık değişimlerinden kaynaklanan genleşme ve büzülme.

2. Yanlış Hizalama: Montaj hatalarından kaynaklanan hizalama sorunları.

3. Titreşim: Mekanik veya akustik hareketlerden kaynaklanan titreşimler.

4. Hareket Çeşitleri: Eksenel (boyuna), yanal (yana), açısal ve burulma hareketlerini sönümleyebilirler.

Üretim ve Malzemeler

Bu kompansatörler, üstün esneklik ve dayanıklılık sağlamak için yüksek dereceli malzemelerden üretilir:

• Malzemeler: Sentetik malzemeler, elastomerler ve asbest içermeyen teknik kumaşlar kullanılır.

• Çok Katmanlı Tasarım (Özel Katmanlar): Yüksek performansı garantilemek için farklı işlevlere sahip katmanlar bir araya getirilir:

  • Isı Bariyeri: Cam veya seramik elyaf (Yüksek sıcaklık koruması).

  • Asit Bariyeri: PTFE (Teflon) folyo (Agresif ortamlara karşı).

  • Koruma: Silikon kaplı cam kumaş ve paslanmaz çelik tel örgü.

  • Ön İzolasyon: 600 °C üzerindeki sıcaklıklar için esnek bağlantının korunması.

Kullanım Alanları

Bez kompansatörler genellikle büyük çaplı ve yüksek sıcaklıktaki gaz/baca gazı kanallarında tercih edilir:

• Enerji Sektörü: Gaz türbinleri, enerji santralleri, kazan ve dizel tesisleri.

• Ağır Sanayi: Çimento, kimya, petrokimya ve metalurji endüstrileri.

Üretim Şekilleri ve Sınırları

Üretim FormuŞekilSıcaklık AralığıMaksimum BasınçNotlarTüp/Bant FormuSadece Dairesel−60 ila 450 °C200 mbar(En düşük basınçlı tip)U FormuDairesel & Dikdörtgen−60 ila 600 °C1 bar(Daha yüksek sıcaklık)Tüp/Bant FormuDairesel & Dikdörtgen−60 ila 1200 °C1 bar600 °C üzerinde ön izolasyon şarttır.

Önemli Notlar:

• Akışkan hızı 20 m/s'yi aşarsa veya ortamda parçacık (toz) varsa, kompansatörü korumak için sisteme bir bölme plakası (liner) takılmalıdır.
